Flatness defects are caused by differential elongation and internal stress across the product width during rolling. This variation in elongation means different fiber lengths as well as invisible internal stress.
Stretch the shorter fibers to make all of the fibers the same length.
It is the goal of tension leveling!

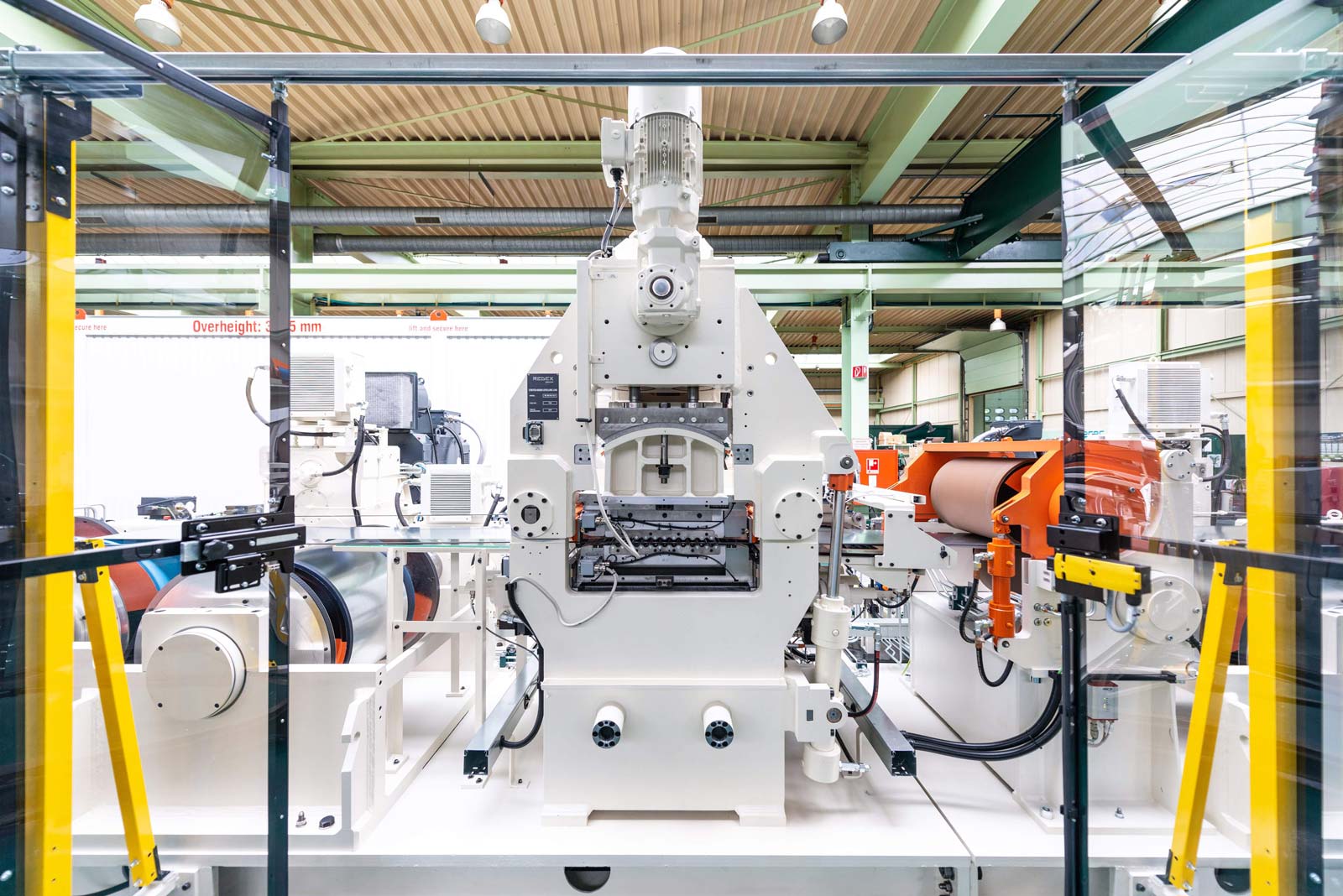

REDEX Group provides the widest range of leveler in the world:
Upon customers’ performances requests and material type to be processed our experts will provide the best solution for your application.
Each unit can be supplied with automatic cassette changing device, fast opening for welding pass.
Specific compact design is available for tinning line tension leveling section.
Our PMR solution installed at the entry of your line improves a lot the double reduction strips quality.
On stand alone lines when numbers of bridle rolls are installed it is dangerous and long to manually introduce the strip in the line.
REDEX Group provides different solutions to thread the strip from decoiler to recoiler: welder, stitcher, threading device are available depending on the material to be processed.
Die Bandspannung wird durch Reckgrad erzeugt, d.h. durch Geschwindigkeitsdifferenz und Drehmomentsteuerung zwischen den S-Rollen Spannsätze auf jeder Seite der Richtmaschine durch einzelne AC-Getriebemotoren.
Der Algorithmus sorgt für die Zugsverteilung zwischen den einzelnen Antrieben der Richtmaschine, wobei die physikalischen Grenzen der Antriebe beachtet werden und die gewünschten Bedingungen eines konstanten Verhältnisses zwischen Eingangs- und Ausgangszug für alle Antriebe der Richtmaschine erhalten bleiben. Der Algorithmus verhindert auch eine Überlastung der Antriebe.
Die präzise Steuerung erfolgt über ein elektrisches Getriebe für jede S-Rolle
SIEMENS S7-1500 PLC TIA Portal, COMPLETE DRIVE TECHNOLOGY S120 und ASYNCHRON 1PH8 MOTORS können den besten Wirkungsgrad und die höchste Genauigkeit der Geschwindigkeitsregelung bieten
Wenn die Geschwindigkeit der Richtstrecke stark schwankt, ist das REDEX-Überlagerungsgetriebe mit integriertem Planeten-Differential, das von AC-Motoren mit spezieller elektronischer Steuerung angetrieben wird, die einfachste Lösung, um die beste und konstante Reckgrad zu erzielen. Die Verbindung des Überlagerungsgetriebes und AC-Servomotor bietet die höchste Genauigkeit der Geschwindigkeitsdifferenz zwischen den Spannsätze, d.h. eine hohe Genauigkeit des Bandzuges: ± 0,05 % auf den absoluten Wert des vom Bediener gewählten Reckgrads (normalerweise zwischen 0,20 und 2 %). Das Reckgrad bleibt während der Beschleunigung/Verzögerung der Linie immer konstant und genau.“
Perfekt konstante Dehnung
Unabhängig von der Qualität und Stabilität des Elektromotors.
Definiert nur durch das mechanisch festgelegte Verhältnis des Differentials.
Hochpräzise Einstellung der Dehnung:
Genauigkeit des Dehnungsmotors geteilt durch K
(z.B.: 0,01 % / 25 = 0,0004 %)
Grundsätzlich ist die REDEX-Dehnungsregelung von 10 m/min bis zur Hochgeschwindigkeit präzise.
Nach dem Warmwalzen verlangen die Stahlproduzenten Beizanlagen, um immer fortschrittlichere Stahlsorten mit höchster Effizienz zu verarbeiten und die nachgeschalteten Prozesse zu optimieren.
REDEX Group, führend auf dem Gebiet des Spannungsnivellierens, bietet einen Spannungsnivellierzunderbrecher (genannt Scalemaster) an der Eingangsseite des Beiztanks an, um das Eisenoxid auf der Bandoberfläche mechanisch zu brechen und so die Beizleistung zu verbessern. Unser Scalemaster führt eine trockene Nivellierung des Bandes mit hydraulischer Schnellöffnungsfunktion durch.
Auf der Grundlage eines umfassenden Verständnisses aller Arten von Metallen, von kohlenstoffarmem Stahl bis hin zu den modernsten Legierungen, haben unsere Experten den Scalemaster mit einer extrem hohen Steifigkeit entwickelt.
Dieses Gerät besteht aus mehreren Kassetten, auf denen das Band unter Spannung gebogen wird.
Die Durchmesser der Arbeitswalzen werden entsprechend den Materialeigenschaften und dem Dickenbereich berechnet.“
